金屬管浮子流量計是采用全部技術其利用磁耦合原理工作:當流體自下而上通過測量管時,使浮子上升產生位移,浮子以磁場的形式傳送到外部的指示器,使指示器的指針轉動跟隨浮子的位移,并借助凸輪板使指針線性地現場指示流體的實際流量;同時可以通過電動(氣動)旋轉角變送器將數據遠距離線性傳送;供遠方集中顯示、控制。也可以和計算機聯網集中控制。此種流量計具有以下顯著特點:由于LZ在生產時能對介質的粘度、密度、溫度、壓力進行修正,所以能直接顯示流體的實際狀態下的流量或標準狀態流量而無需再次換算、查對曲線表;結構簡單、重量輕、口徑從DN15mm到DN100mm高度一致為250mm,便于設計及安裝;性能穩定可靠、壽命長、互換性強、易維護、外形美觀、具有防塵防水防腐性能,適合于露天安裝使用,防護等級為IP65;配套性強,可提供安保器、直管段、磁過濾器,與上下報警裝置配套的晶體管繼電器、電源等供用戶選用;精度按照德國VDI/VDE3513.1的有關規定,確定為2.5、1.6兩種類型;特別是能滿足強腐蝕性介質流量測量的要求�；谝陨咸攸c,我們將其應用于冰醋酸生中進行液體流量測量,收到了較好的效果,現將有關情況介紹如下。
一、金屬管浮子流量計的選型
冰醋酸生產中酒精(主要原料)、乙醛、粗醋酸的液體流量計量工作,要求準確、可靠;特別是粗醋酸、冰醋酸具有強腐蝕性更要注意。根據上述流體介質的特點和生產工藝要求,我們在LZ選型中注意了以下幾個問題。
1、測量管、法蘭、浮子的材料選擇
針對酒精、乙醛流量測量,可采用一般防腐材料1Cr18NigTi制作測量管、法蘭、浮子;針對粗醋酸、冰醋酸的流量測量,由于其腐蝕性強,則測量管內部接觸被測介質的所有部位和浮子均要襯聚四氟乙烯材料,測量管、法蘭采用1Cr18NigTi材料。
2.LZ浮子和口徑的計算與選擇(針對液體流量測量)
(1)當工藝專業提出液體體積流量Qva,我們用下式計算系數FV:
其中:ρs是所選擇浮子材料的密度(g/cm3);1Cr18NigTi浮子ρs=7.8(g/cm3);PTFE浮子ρs=3.4(g/cm3);ρs是被測量介質的密度(g/cm3)。
(2)根據以上計算得到的系數FV,我們可以得到對于液體用水標校時的流量QV(水):QV(水)=FV·Qva
(3)根據生產廠家提供的流量表可選擇出QV(水)所對應的金屬管浮子流量計的口徑、浮子號。
(4)按此浮子號的量程值除以系數FV得出介質的流量范圍QN,刻度可在0.9QN至1.1QN選擇。

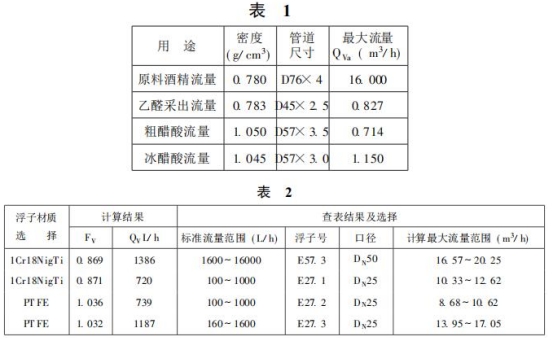

(5)舉例說明。原始技術數據見表1,計算結果及選擇見表2。
3.現場顯示及遠傳的選擇
現場顯示選用M7,指示實際狀態下流體的瞬時流量值/小時。
遠傳型式可選用Es-電遠傳輸出4～20mA,亦可選用EX-本安防爆遠傳輸出4～20mA。
4.顯示儀表選擇
選擇數字流量積算儀,它具有瞬時流量顯示和比例累積流量積算功能。
二、金屬管浮子流量計的安裝
金屬管浮子流量計的安裝應嚴格按照說明書中的有關技術要求去做,并注意以下幾個問題:
1.金屬管浮子流量計在安裝時應留有足夠的空間,進口應有5倍管道直徑以上的直管段,出口段為250mm,安裝位置應選擇在沒有震動、便于觀察和維修的場所。
2.為保證在任何時候測量管內都充滿料液,金屬管浮子流量計應安裝在上料管的垂直段,液體流向為由下而上,不得倒流。為了便于檢查、修理和更換,安裝時采用聯接旁通,并且在金屬管浮子流量計下側留有清洗口。
3.由于在管道吹掃時有些鐵銹、焊漬清洗不凈,有時介質中含有鐵磁顆粒,應在入口處安裝磁過濾器以避免這些雜質會被吸附在浮子上使浮子卡住。
4.若金屬管浮子流量計管徑小于工藝管道管徑,應在LZ兩端安裝漸縮管,然后和工藝管道相連。
5.為了提高整個測量系統的抗干擾技術性能,信號和電源電纜要分開敷設,分別套在鋼管內,尤其要遠離動力電纜,信號電纜兩接頭的外露部分要保持非常短。
6.為保證測量精度,消除外界干擾,金屬管浮子流量計的接地線采用不小于4mm2的銅線與大地相連,埋設深度在1m左右。
三、金屬管浮子流量計的投運
金屬管浮子流量計安裝好后,經試壓無泄漏,與安保器、顯示儀表連接好后,按以下步驟投運:
1.打開流量計兩端閥門,使料液充滿整個管道。
2.接通流量計、安保器、顯示儀表電源預熱。
3.關閉流量計閥門,使流量計內充滿靜止的料液。
(4)檢查金屬管浮子流量計表頭零點,如有偏差則調節指示器內“調零”旋鈕,使表頭指示為零,顯示儀表顯示:“0000”。
(5)重新打開金屬管浮子流量計兩端閥門,關閉旁路閥,檢查輸出顯示和實際經驗流量是否基本對應。
四、應用中的幾個問題
1.在使用中應定期對金屬管浮子流量計檢查,用肉眼觀察儀表指針和輸出是否正常動作,上下運動是否靈活可靠。
2.應經常校對浮子位移和流量指示、輸出信號之間的關系,如果對不上,就要進行調整。
3.金屬管浮子流量計在使用一段時間后,根據測量管內的污損程序,可將儀表拆下,取出浮子進行清洗。拆裝流量計時,應注意浮子桿不要被碰彎。對指示器內的機械部件,必要時可加油潤滑。
4.金屬管浮子流量計維修后,仍可按出廠校驗單上提供的數據來調校,而不需要專用的流量校驗設備。
